一、设计依据：
横梁货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1)CECS23《钢货架结构设计规范》
2)GBJ17—88《钢结构的设计规范》
3)QB/KS1002—9《钢结构插接式货架技术条件》

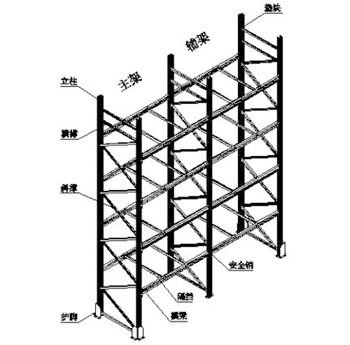

二、横梁式货架装配立体示意图
三、横梁货架组成及说明
1、立柱：垂直方向主要支撑件，主要起支撑作用。
2、横撑：和立柱、斜撑组成柱片，增加柱片的强度和稳定性。
3、斜撑：和立柱、横撑组成柱片，增加柱片的强度和稳定性。
4、护脚：保护柱片，防止叉车撞上柱片。
5、垫块：该件与横撑配合装于立柱上。
6、安全销：该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用.
7、隔挡：主要起保证横梁外涨和方便与货物放置。
8、横梁：货架横向连接件，与立柱相连。
四、货架型材强度指标
横梁货架型材的强度标准(N/ mm2)GB6723—86指标
五、货架焊接强度指标：(JB/T5323—91指标N/ mm2)
钢材 | 对接焊缝 | 角焊缝 | |||
钢号 | 钢材种类 | 抗拉 | 抗压 | 抗剪 | 抗拉、抗压、抗弯 |
Q195-235 | 冷弯型钢 | 175 | 205 | 120 | 140 |
六、货架表面处理工艺及颜色：
1、处理工艺流程：
1.1冷轧板前处理工艺(无锈状态)
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗
有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。
七、海胜横梁货架特点：
1、横梁货架是应用Z广泛的货架，规格型号齐全，规格型号齐全，承载范围广，适合于各种仓库，能充分利用空间，选用叉车进行存取货物;2、全组装式结构，随意组合，装拆方便灵活;
3、材料截面优化，承载能力强;
4、层高每75mm任意可调;
5、全部货架表面喷塑处理，喷塑表面光滑平整、牢靠漂亮，颜色可由需方选定;6、采用国际标准的自动化表面处理技术，喷塑光洁平整，色泽均匀，永不脱落;
7、货架材料均为各种优质冷弯型钢(宝钢材质SS400)，内部品质、外观、承载性能都非常优越。
横梁货架适应应用案例
八、货架结构说明
1、货架采用重型插接组合式货架。柱片为装配式结构，由若干横撑、斜撑和立柱连接装配而成，货架柱片与地面之间采用内膨胀螺栓连接;
2、横梁与柱片之间采用插接式连接并配以安全销，可有效防止因叉车操作失误而叉掉横梁之类事故的发生;
3、相邻仅靠的两排货架之间由隔撑加强连接，提高货架的整体承载能力和稳定性
4、所有货架边侧均设置了防撞护栏，以防止叉车在行驶中直接撞击货架而使货架损伤，提高了操作的安全可靠性。
立柱
横梁式货架立柱规格采用90*70*2.2;截面优化，承载能力强;
货架立柱孔距为75mm，层高每75mm自由可调，孔距累积误差为±2mm;
立柱与横撑、斜撑间均由高强度镀锌螺栓连接;
满载时，立柱Z大弯曲度小于1/1000HMM;
材质：宝钢SS400;
喷塑颜色：中蓝(或由客户确定);

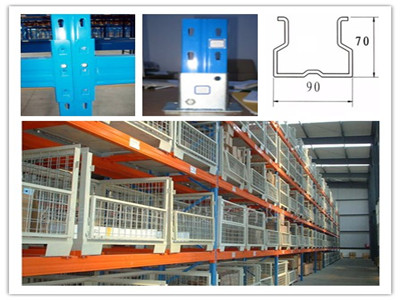

横梁货架立柱示意图

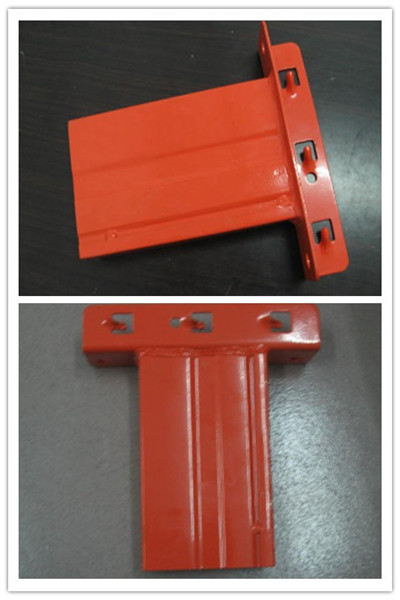

横梁
材质：Q235;
喷塑颜色：桔红(或由客户确定);

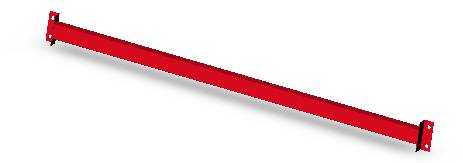

横梁货架横梁示意图
九、海胜货架横梁式产品基本设计要素：
1、仓库实际空间(需平面图);
2、货物固有特性;
3、托盘载重要求;
4、托盘尺寸;
5、选用叉车的型号和参数(根据情况，提供不同规格的横梁式货架以供选择);
6、货物进出库的方向其他要求。
