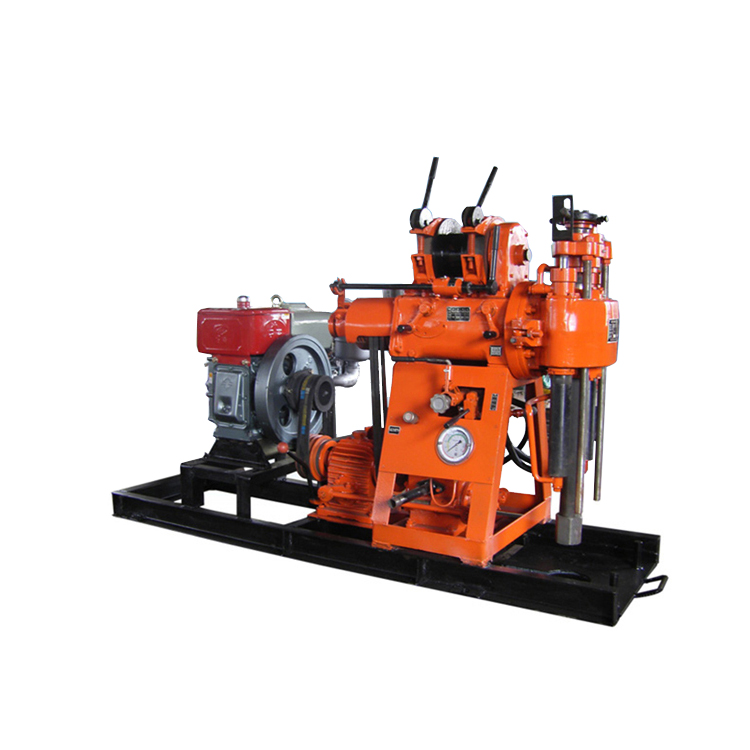

XY-1岩心钻机
XY-1钻机是一种具有油压给进的轻便浅孔钻机。适用于普查勘探、地球物理勘探、道路及建筑勘探以及小型水井钻凿等。
主要特点
1、具有油压自动给进机构，提高钻进效率，减轻劳动强度。
2、采用球卡式夹持机构，可实现不停机倒杆，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底压力计指示压力，方便掌握孔内情况。
4、结构紧凑，钻机、水泵和动力机（柴油机或电动机）组装在同一个底座上，占用机场面积小。重量轻、分解性强、便于搬迁。
◇ 技术参数与规格
基本参数 | 钻进深度(m) | 100 |
终孔直径(mm) | 75 | |
钻杆直径(mm) | 42 | |
外形尺寸(长X宽X高)mm | 1640X920X1240 | |
质量(Kg) | 500 | |
回转器 | 立轴转速(三档)r/min | 142、285、570 |
立轴行程(mm) | 450 | |
立轴Z大给进力(N) | 14700 | |
立轴Z大起重力(N) | 24500 | |
卷扬机 | Z大提升力(一速、单绳)(N) | 10000 |
卷筒圆周速度(m/s) | 0.42、0.81、1.68 | |
水泵 | 型式 | 卧式单缸双作用活塞泵 |
流量(l/min) | 配柴油机(1800r/min)时:100 配电动机(1500r/min)时:83 | |
压力 | Z大许用压力(MPa) | 1.5 |
连续工作压力(MPa) | 0.7 | |
动力机 | 柴油机型号 | S1100N |
柴油机标定转速(r/min) | 2200 | |
柴油机十二小时功率(Kw) | 10.53 | |
电动机型号 | Y131M-4-B3 | |
电动机标定转速(r/min) | 1500 | |
电动标定功率(Kw) | 7.5 |
