TX系列风向传感器接线、维护及使用说明书  V1.00

安装使用传感之前，请仔细阅读本说明书，以便正确地使用和维护。

一、概述：

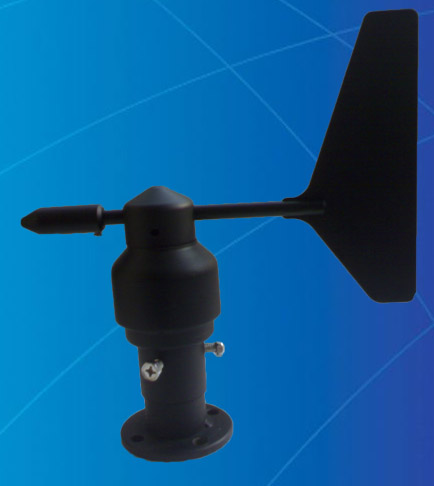

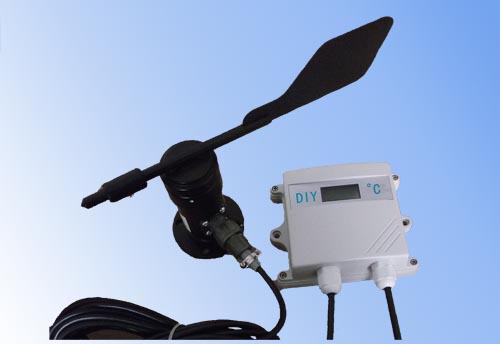

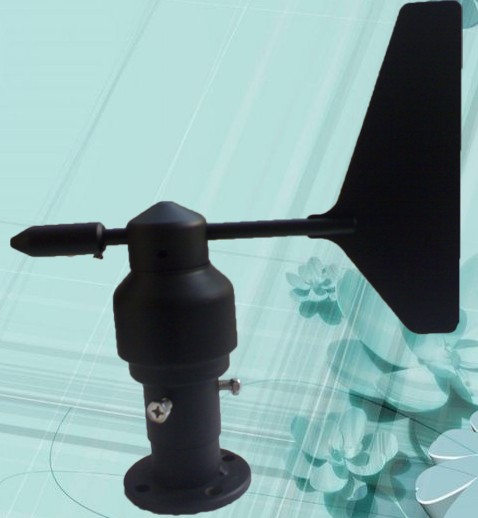

TX系列风向传感器，外型小巧轻便，便于携带和组装，三杯设计理念可以有效获得外部环境信息，壳体采用优质铝合金型材，外部进行电镀喷塑处理，具有良好的防腐、防侵蚀等特点，能够保证仪器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、 码头、养殖等环境的风速测量。

二、产品特点：

    1.体积小、重量轻，便于野外携带和组装。

    2.系统采用低功耗环保节能设计和数字处理技术，检测精度高。

    3.量程宽，稳定性好。

    4.数据信息显示线性度高，信号传输距离长，抗外界干扰能力强。

    5.结构设计合理，可准确定位。

三、产品参数：

    输出：4-20MA模拟电流  三线制

    量程：8方位    (8方位   16方位  360度角    可订制各类）

    供电电压：默认24V DC供电

    使用环境：-20℃~+55℃，相对湿度35-85百分比非凝结

    启动风力： ≤0.8m/s

    安装方式：法兰式

    适用场所：户外

四、安装方式

采用法兰安装，螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上，底盘Φ65mm，在Φ50mm的圆周上开四个均Φ6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器保持在Z佳水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力。
