  • 巨龙  三点测径规     价格

巨龙 三点测径规 价格

价格: 10
产品品牌:巨龙
产品地区:山东省
使用范围:130-230
产品型号:ZG130-230

产品介绍

产品品牌:巨龙
产品地区:山东省
使用范围:130-230
产品型号:ZG130-230


三点测径规




 一、产品简介

   三点测径规量规为80mm-130mm、130mm-230mm、230mm-350mm、350mm-480mm、480mm-750mm,其分刻值为0.02mm,三点测径规是利用数学边、角函数理论及游标读数原理对圆缺体零部件、油田钻井钻头、输油管外径等直接测量读数的一种量具。

本说明书适用于以上测量范围,分度值为0.02mm的三点测径规。

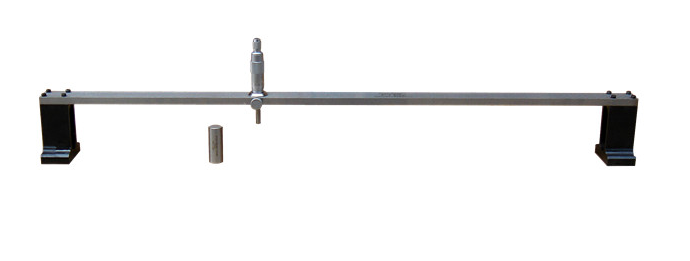

 二、产品照片


三、技术参数

指标  测量范围  读数值  示值误差

80 mm-130 mm ±0.02

130 mm -230 mm ±0.02

230 mm-350 mm ±0.02

350 mm-480 mm ±0.02

480 mm-750 mm ±0.02

三点测径规由优质碳素工具钢T10A制成,执行GB/T1214-93 标准。

 四、使用方法

   根据被测外径,适用适合规格的三点测径规,将被圆缺件放置三点测径规三个测量面内,使被测件完整圆形部分与测量面理想接触,即可在测尺与游标尺上直接读出圆径尺寸。

五、产品组成:

包括尺身,在尺身上安装有游标尺,在尺身的一端通过铰链连接有第一测量尺,在游标尺上通过铰链连接有第二测量尺,并且在铰链连接第一测量尺与第二测量尺的部位设有限位块,两限位块与尺身之间的夹角相同。

六、产品优点:

本实用新型的尺身、第一测量尺和第二测量尺之间均采用活动铰链连接,可以方便收折为短小的便携尺,非常实用。

 七、注意事项

  1、保持量具本体清洁无污,禁止与腐蚀性物体接触,用后涂防锈油。

  2、使用中应轻拿轻放,不得有强力冲击。

3、不要将卡尺放置在磁性物体上。发现持卡带有磁性,应及时退磁后方可使用。
