GMX425系列SSI 同步串联信号输出 多圈25位含校验位绝对值编码器

 GMX425 RE10 SGB （SSI信号）2000元

国际标准25 位 SSI 格雷码输出，每圈分辨率 12 位4096 线，连续 12 位4096 圈，１位校验位。

型号          规格 出线 安装形式 轴径

GMX425 RE10 SGB 9660 侧出 夹紧法兰 10mm

GMX425 SE06 SGB 9661 侧出 同步法兰 06mm

GMX425 LE15 SGB 9662 侧出 方型法兰 15mm

GMX425 HE12 SGB 9664 侧出 盲孔轴套 12mm

GMS425 RE10 SGA 9360 后出 夹紧法兰 10mm

GMS425 SE06 SGA 9361 后出 同步法兰 06mm

GMS425 LE15 SGA 9362 后出 方型法兰 15mm

GMS425 HE10 SGA 9364 后出 盲孔轴套 12mm

* 绝对值码盘，高精度全数字化，无需外加电池，无信号干扰、零点飘移之虞。

* SSI数字输出，Z快可设时钟频率 1MHz，高速度、高精度控制。

* 每圈4096 分辨率，连续4096 圈,1位校验位。

* 宽工作电压，极低的耗电流。

* 夹紧法兰、同步法兰或盲孔轴套，国际标准外形结构。

* 与德国各款24、25位SSI编码器可互换.

可互换型号如下

  AVM58N-011K1RKGN-1212 AVM58N-011K1RKGN-1213

  AVM58N-011K1AHGN-1212 AVM58N-011K1AHGN-1213

  SAG-SLA0G-1213SSI SAG-SLC0G-1213SSI SAG-SLO0G-1213-C100-CRW

  GM400.A102102 GM400.A101102 GM401.A102102 GM401.A101102

  OCD-SX00X-1X1X-C10X-CRW OCD-PXA1X-0X0X-C10X-CRW

  AC58/1213EK.42SGB AC58/1213EK.47SGB

  ROQ425-512 SSI(631703-01) ROQ425 SSI(631703-29)

  ROQ425SSI(320200-07) ROQ425SSI(320200-23)

  ATM60-A4K12*12

  特性参数

工作电压:          10…30Vdc极性保护

消耗电流:          ＜50mA(24Vdc)空载

输出信号:         24，25位SSI 同步串行信号， 24位，25位时钟信号自动识别兼容，格雷码

线性分辨度:       1/4096FS

连续圈数:          1～4096/圈

重复精度:         重复性±2BIT（实际精度与安装精度、轴同心度有关）

时钟速率:         Z快可设时钟频率 1MHz，推荐使用 500KHz

工作温度:         -25～80℃

储存温度:         -40～80℃

防护等级:          外壳 IP67  转轴 IP65

振动冲击:         20g，10～2000Hz；100g，6ms

允许转速:         2400转/分

连接电缆:          1米屏蔽电缆径向侧出 （其余形式可订货）

外形特征:         金属外壳，密封双轴承结构

数据处理

  编码器输出为格雷循环码，接收后先以异或的方式，从高位开始解码为二进制码。由于格雷码为循环码，经过Z大值码值循环到0，即在Z大值与0间有突变，因此，为避免工作行程出现突变数据，建议采用编码器数据值的中间位置作为工作起始位，当编码器安装完毕后，旋转到实际工作起始点，将编码器电缆芯线的MIDP线与电源正短触，当前信号输出即为编码器总位数输出值的中值，MIDP线回到电源0。以后接收到的当前测量值转为二进制码后，应做如下处理

                实际位置值＝（C－MidP）×Di +起始点值

上式中，C为编码器输出的当前测量值；MidP为中间位置值，为2 n-1

，13位时为4096，16位时为32768；25位为2048x8192、 28位为2048x65536。Di 为编码器旋转方向系数，与计算方向相同为1，与计算方向相反为－1,也可通过编码器上的DIR线，

连接高低电平改变。

   起始点并非就是0，可由用户自行确定标定位置，由于多圈编码器可以有4096圈的连续测量，从起始点开始，正传反转均可有2048圈连续工作行程。

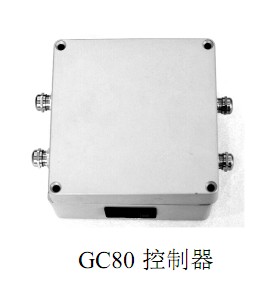

附：推荐的SSI仪表

SSI信号可连接以下推荐的仪表，以用于信号转换和数值显示
